3D打印技术简介
三维立体打印的技术。三维立体打印机，也被称为快速成型打印机。它是利用普通打印机的原理，将打印机和计算机连接起来，把原料装入机身，通过计算机的控制，用激光注射器将原料一层一层累积起来，最后将计算机上的蓝图变成实物。
3D打印机在90年代中期就出现了。在过去十年里，它已经被设计师、工程师以及科学家用来制造一次性的机械产品以及模型。他们通过一层一层堆积的液体和粉末来生产物体。助听器生产部门利用3D打印机扫描患者的耳朵轮廓后复制出合适的助听器；汽车定制公司也在利用这套设备为汽车爱好者提供专门的汽车部件；消费电子产品厂商用它来完成对产品功能的设计，以避免在大规模生产后修改设计；医生用它来制造实习模型；博物馆用它复制真品，以避免参观者损毁真品。
但是，这套机器价格不菲，每套大约需要10万美元。最近几年，价格下降到约1.5万美元。如此昂贵的费用也只有大型公司才能负担。
本项目的目标是为了制造出价格在1000美元之内的桌面3D打印机，方便设计师，工程师，科技人员甚至是普通爱好者的使用。
市场前景
三维打印机不仅使立体物品的造价降低，且激发了人们的想象力。未来三维打印机的应用将会更加广泛。
3D打印技术最突出的优点是无需机械加工或任何模具,就能直接从计算机图形数据中生成任何形状的零件,从而极大地缩短产品的研制周期,提高生产率和降低生产成本。这项技术目前正迅猛发展,已越来越引起人们的广泛重视。
3D打印机在哪些领域使用有何用处3D打印技术作为一种高科技技术，综合应用了CAD/CAM技术、激光技术,光化学以及材料科学等绪多方面的技术和知识，让产品设计、建筑设计、工业设计、医疗用品设计等领域的设计者，第一时间方便轻松的获得全彩色实物模型，便于重新修定CAD设计模型,从而节省了为错误设计制造工艺装备的费用,并节省了研制时间。
随着技术的进步，现在3D打印机在电影动漫、气象、教育、外科医疗等领域都能发挥独特的作用。在教育领域，3D打印机能够将抽象概念带入现实世界，将学生的构思转变为他们可以捧在手中的真实立体彩色模型，令教学更为生动；在建筑领域，3D打印机能够为曲面异形建筑的重要精密构件快速制作精确模型，实现传统建筑模型制作无法达到的工艺水平；在工业生产领域，3D打印机可以为金属铸件直接打印模型、模型插件和图案；在地理空间领域，3D打印机可以轻松将GIS数据转化为三维地形及城市景观模型或沙盘；而在娱乐艺术领域，3D打印机还可根据电子游戏、三维动画以及其他创作产生的三维数据轻松制作自定义头像和雕像。
但如果要将3D打印机像电脑一样应用到我们普通消费者的生活中，还存在一些具体的问题：首先是购买成本问题，不同三维打印机的报价相差很大，但依旧徘徊在几万到几十万人民币，这个数字对家庭用户来说，不如去买套房子；其次是打印材料问题，3D打印机的成型材料多是采用化学聚合物，在这里，我们不仅仅是担心它的后期使用成本问题，而且如果要让它融入我们的家庭生活，那么这种材料是否安全将是一个很重要的参考因素。
不过我们还是期待，随着技术的不断进步，这些我们担心的问题都会迎刃而解，3D打印机会在未来像照相机、扫描仪一样进入千家万户，为我们的生活增添无穷乐趣。
优势
我们拥有一套完整的实现低成本3D打印机的系统方案，该方案设计制造的3D打印机可以满足设计师，工程师，爱好者们的基本需要，并且在价格上大大低于昂贵的快速成型系统。能够实现每位设计师，爱好者或者是个人都能够拥有一台3D打印机的梦想。
技术规格
使用技术 FFF (熔融纤维制造)/热塑挤压
尺寸 500 mm (W) x 400 mm (D) x 360 mm (H)
重量 7.0 kg
打印范围 200 mm (W) x 200 mm (D) x 140 mm (H)
打印耗材原料 PLA,、HDPE、ABS等，使用3mm直径细丝
耗材价格 PLA:195元/kg，HDPE:97元/kg，ABS:150元/kg
打印速度 每小时构建实心物体为15.0 cm3 (使用PLA测试, 其他材料都差不多)
精度 喷嘴直径0.5毫米，最小打印2毫米的物体，定位精度0.1毫米，每层厚度0.3毫米
硬件部分
控制芯片
主板芯片 Arduino
三维立体打印的技术。三维立体打印机，也被称为快速成型打印机。它是利用普通打印机的原理，将打印机和计算机连接起来，把原料装入机身，通过计算机的控制，用激光注射器将原料一层一层累积起来，最后将计算机上的蓝图变成实物。
3D打印机在90年代中期就出现了。在过去十年里，它已经被设计师、工程师以及科学家用来制造一次性的机械产品以及模型。他们通过一层一层堆积的液体和粉末来生产物体。助听器生产部门利用3D打印机扫描患者的耳朵轮廓后复制出合适的助听器；汽车定制公司也在利用这套设备为汽车爱好者提供专门的汽车部件；消费电子产品厂商用它来完成对产品功能的设计，以避免在大规模生产后修改设计；医生用它来制造实习模型；博物馆用它复制真品，以避免参观者损毁真品。
但是，这套机器价格不菲，每套大约需要10万美元。最近几年，价格下降到约1.5万美元。如此昂贵的费用也只有大型公司才能负担。
本项目的目标是为了制造出价格在1000美元之内的桌面3D打印机，方便设计师，工程师，科技人员甚至是普通爱好者的使用。
市场前景
三维打印机不仅使立体物品的造价降低，且激发了人们的想象力。未来三维打印机的应用将会更加广泛。
3D打印技术最突出的优点是无需机械加工或任何模具,就能直接从计算机图形数据中生成任何形状的零件,从而极大地缩短产品的研制周期,提高生产率和降低生产成本。这项技术目前正迅猛发展,已越来越引起人们的广泛重视。
3D打印机在哪些领域使用有何用处3D打印技术作为一种高科技技术，综合应用了CAD/CAM技术、激光技术,光化学以及材料科学等绪多方面的技术和知识，让产品设计、建筑设计、工业设计、医疗用品设计等领域的设计者，第一时间方便轻松的获得全彩色实物模型，便于重新修定CAD设计模型,从而节省了为错误设计制造工艺装备的费用,并节省了研制时间。
随着技术的进步，现在3D打印机在电影动漫、气象、教育、外科医疗等领域都能发挥独特的作用。在教育领域，3D打印机能够将抽象概念带入现实世界，将学生的构思转变为他们可以捧在手中的真实立体彩色模型，令教学更为生动；在建筑领域，3D打印机能够为曲面异形建筑的重要精密构件快速制作精确模型，实现传统建筑模型制作无法达到的工艺水平；在工业生产领域，3D打印机可以为金属铸件直接打印模型、模型插件和图案；在地理空间领域，3D打印机可以轻松将GIS数据转化为三维地形及城市景观模型或沙盘；而在娱乐艺术领域，3D打印机还可根据电子游戏、三维动画以及其他创作产生的三维数据轻松制作自定义头像和雕像。
但如果要将3D打印机像电脑一样应用到我们普通消费者的生活中，还存在一些具体的问题：首先是购买成本问题，不同三维打印机的报价相差很大，但依旧徘徊在几万到几十万人民币，这个数字对家庭用户来说，不如去买套房子；其次是打印材料问题，3D打印机的成型材料多是采用化学聚合物，在这里，我们不仅仅是担心它的后期使用成本问题，而且如果要让它融入我们的家庭生活，那么这种材料是否安全将是一个很重要的参考因素。
不过我们还是期待，随着技术的不断进步，这些我们担心的问题都会迎刃而解，3D打印机会在未来像照相机、扫描仪一样进入千家万户，为我们的生活增添无穷乐趣。
优势
我们拥有一套完整的实现低成本3D打印机的系统方案，该方案设计制造的3D打印机可以满足设计师，工程师，爱好者们的基本需要，并且在价格上大大低于昂贵的快速成型系统。能够实现每位设计师，爱好者或者是个人都能够拥有一台3D打印机的梦想。
技术规格
使用技术 FFF (熔融纤维制造)/热塑挤压
尺寸 500 mm (W) x 400 mm (D) x 360 mm (H)
重量 7.0 kg
打印范围 200 mm (W) x 200 mm (D) x 140 mm (H)
打印耗材原料 PLA,、HDPE、ABS等，使用3mm直径细丝
耗材价格 PLA:195元/kg，HDPE:97元/kg，ABS:150元/kg
打印速度 每小时构建实心物体为15.0 cm3 (使用PLA测试, 其他材料都差不多)
精度 喷嘴直径0.5毫米，最小打印2毫米的物体，定位精度0.1毫米，每层厚度0.3毫米
硬件部分
控制芯片
主板芯片 Arduino
|
|
|
|
Arduino是源自意大利的一个开放源代码的硬件项目，该平台包括一片具备简单I/O功效的电路板以及一套程序开发环境。Arduino可以用来开发可独立运作、并具互动性的电子用品，或者也可以开发出与PC相连的周边装置，同时能在运作时与PC上的软件进行沟通。
Arduino 平台由两部分组成：硬件（包括微控制器、电路板等）和软件（编程接口和语言）。平台的两个部分都是开源的。如果需要，您可以下载 Arduino 的图表、购买需要的所有独立部件、切割电路板并从头开始制作一个电路板。
同样地，Arduino 旨在提供一个简单的界面和一个将所有功能集于一身的包，同时尝试提供其他优点：
低成本
可以从头开始构建便宜的 Arduino 板，并且预组装的组件十分便宜。Arduino Diecimila 花费大约 35 美元。
跨平台软件
获得适用于 Microsoft Windows、Mac OS X 和 Linux 的 Arduino 软件。
简单的语言
Arduino 开发人员尝试使语言可以被初学者轻松掌握，但是对于高级用户足够灵活。
开放源码
Arduino 从上到下完全是开源的。如果需要构建或修改软件，您可以随意执行。此外，Arduino 的官方 Web 站点包含丰富的维基，其中的代码样例和示例都是免费共享的。
Arduino成本低功能强大的特点，满足了低成本3d打印机项目的需求，是理想选择。

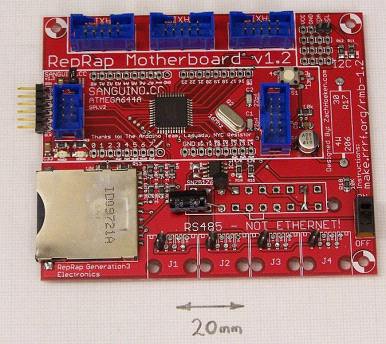

该主板连接了所有的周边扩展，用来驱动整个3d打印机，其中包含了3个步进电机接口，还有四个RJ45接口用于连接挤压控制电路板，该电路板用于控制打印头，此外主板上还配备一个SD卡插槽及ATX电源接口。

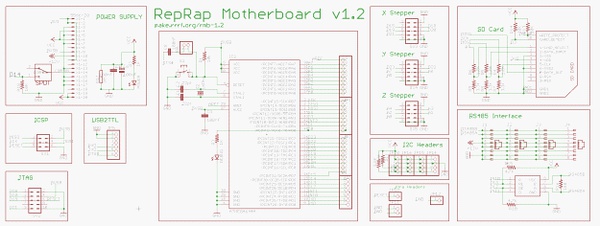

以下为该主板最新版本的电路原理图：
|
|
|
|
|
|
|
|

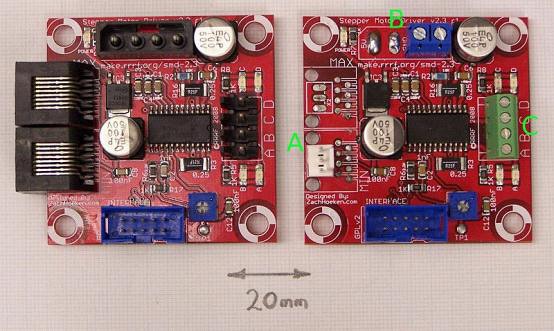

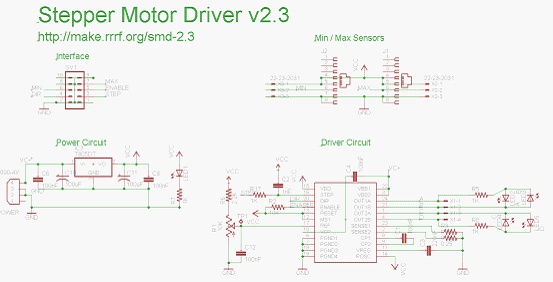

以下为该电机驱动板最新版本的电路原理图：
|
|
|
|
|
|
|
|

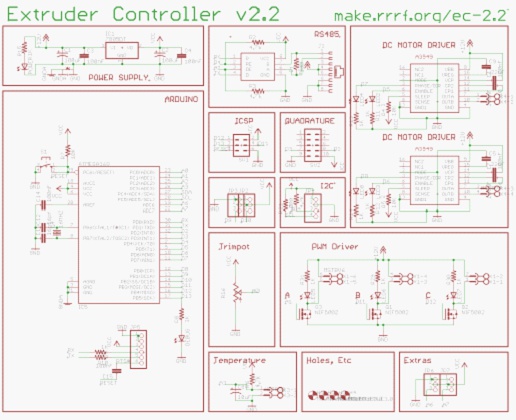

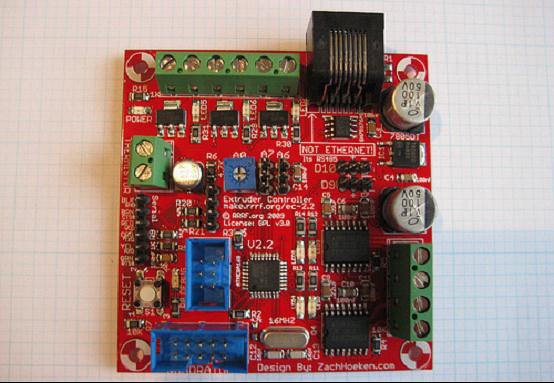

以下为该打印头驱动板最新版本的电路原理图：
|
|
|
|
|
|
|
|
部件名称 备注
长棒 8mm直径，镀锌表面铁棒
轴承
皮带
挤压部件(打印头)
螺丝、螺帽、五金、DIY扣件 轨道扣件
步进电机 NEMA 17 或 NEMA 14
PCB/集成电路
装配部件 3D打印制作，使用设计的3D数据
厚、薄钢板 4mm - 6mm 厚，至少 42cm x 40cm
螺柱 轨道扣件

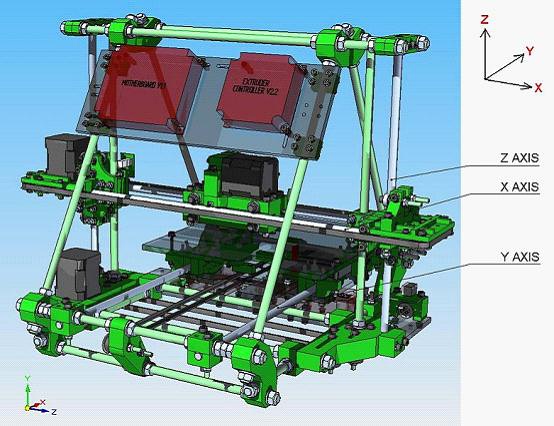

构造组件
使用3D设计软件将3D打印机上的各个部件进行设计，并使用快速成型技术来制作这些部件。

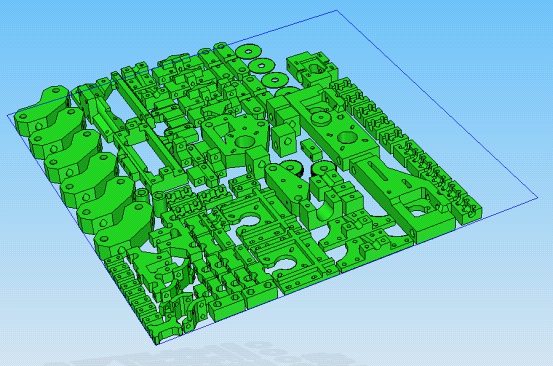

部件罗列见下图：
|
|
|
|
软件部分
控制系统固件
控制主板和打印头控制板为整个3D打印机系统的核心部分，两个控制芯片都采用开源Arduino硬件。可以通过Arduino平台方便的进行控制固件的编程和安装。
打印机软件
打印程序用于将设计好的STL格式文件转换成打印机可以读取的格式，并将该格式文件的数据信息传给打印机。打印机固件识别此格式3d数据信息，通过控制芯片来，进行打印输出。
我们使用一套通用的3D打印机程序与打印机固件进行交互通信，输入的文件格式现在仅支持STL，绝对多数的3D设计软件支持此格式的输出，因为设计师可以不需要使用额外的软件来输出需要制作的3D模型。
该打印机软件使用Java，可以用于Windows, Mac, Linux 多平台。

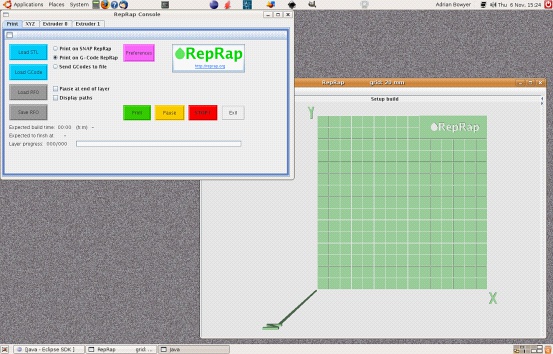

打印机软件界面截图：
|
|
|
|
材料选择
材料 单价 规格
PLA 195元/kg 3mm细丝
HDPE 97元/kg 3mm细丝
ABS 150元/kg 3mm细丝
注：以上信息均来自网络
